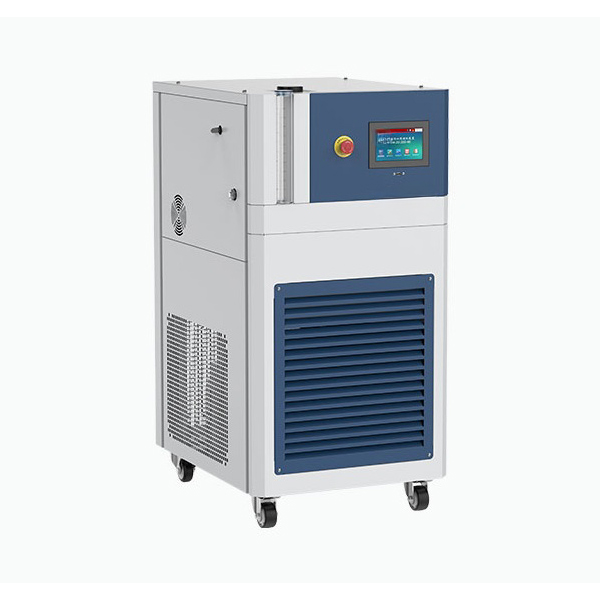

Termostato de calefacción por circulación a prueba de explosiones

Termostato de calefacción de circulación a prueba de explosiones con refrigeración

El termostato de calefacción por circulación a prueba de explosiones es un dispositivo de control de temperatura de alta precisión adecuado para lugares peligrosos inflamables y explosivos, con capacidad de ajuste bidireccional de aumento automático de temperatura y enfriamiento rápido.

Descripción

Termostato de calefacción por circulación a prueba de explosiones

El termostato de calefacción por circulación a prueba de explosiones está diseñado para un funcionamiento seguro y estable en entornos peligrosos. Con una estructura de circulación totalmente cerrada, componentes resistentes a la presión y a la corrosión, y un sistema eléctrico a prueba de explosiones, garantiza un rendimiento fiable en atmósferas con gases explosivos y admite modos de condensación refrigerados por aire y por agua.

Características

  1. Diseñado para entornos peligrosos:Todos los componentes eléctricos, cajas de conexiones y sistemas operativos cumplen con las especificaciones a prueba de explosiones, lo que garantiza un funcionamiento seguro en entornos con gases explosivos.
  2. Amplio rango de temperaturas de funcionamiento:Funciona de forma fiable entre -40 °C y +200 °C, lo que lo hace adecuado para necesidades de reacción alterna en caliente y en frío.
  3. Diseño de módulo integrado:Integra refrigeración, calefacción, circulación y control inteligente en un sistema compacto para funciones altamente sinérgicas.
  4. Modos de condensación duales:Refrigeración por aire para un funcionamiento independiente, refrigeración por agua para la refrigeración centralizada de la fábrica, ambos modos ahorran energía y son eficientes.
  5. Control inteligente preciso:Admite control de temperatura de valor fijo y programa multietapa, con una pantalla táctil integrada de 7 pulgadas para visualización en tiempo real y seguimiento de curvas.
  6. Potente control de programas:Configure hasta 120 grupos de programas de temperatura, cada uno con 100 segmentos. Admite aumento/disminución lineal de la temperatura, conversión de segmentos de aislamiento y control de procesos complejos.
  7. Fuerte comunicación e integración:Compatible con los protocolos RS485 y MODBUS RTU, lo que permite el acceso a sistemas DCS y PLC para la supervisión remota.
  8. Protección de seguridad múltiple:Sobretemperatura, sobrecorriente, inicio retardado, alarma de alta tensión, protección térmica, apagado por fallo y mucho más para una seguridad integral.
  9. Circulación estable del fluido:La supervisión del nivel de líquido y el ajuste automático del depósito de expansión mantienen la estabilidad del fluido de transferencia de calor y evitan fugas o reflujos.
  10. Excelente selección de materiales:Los componentes clave utilizan acero inoxidable 304 y materiales poliméricos a prueba de explosiones, lo que proporciona resistencia a la corrosión, la presión y las temperaturas bajas y altas.

Principio de funcionamiento

  1. Mecanismo de refrigeración:Utiliza refrigeración por compresor de rotor rodante; el refrigerante se somete a compresión, condensación, estrangulamiento y evaporación para absorber el calor y lograr un enfriamiento rápido. Las opciones de condensador incluyen intercambiadores de calor de tubos coaxiales refrigerados por aire y refrigerados por agua.
  2. Mecanismo de calentamiento:Calentador de aceite térmico tipo brida insertado en el medio portador de calor para un calentamiento rápido y uniforme con respuesta rápida, capaz de mantener hasta 200 °C.
  3. Principio de circulación del fluido:Una bomba blindada resistente a altas y bajas temperaturas impulsa el fluido de transferencia de calor en un circuito cerrado de alta velocidad. El vaso de expansión absorbe/libera los cambios de volumen debidos a la expansión térmica para un funcionamiento estable.
  4. Lógica de control:El algoritmo PID ajusta automáticamente la potencia de calentamiento/enfriamiento para un control preciso de la temperatura. Admite control de valor fijo/programa, aumento/descenso uniforme de la temperatura, conservación del calor y registro de datos en tiempo real. La pantalla táctil muestra la temperatura establecida, la temperatura real, el tiempo de funcionamiento y el estado de los fallos.

Escenarios de aplicación típicos

  1. Campo petroquímico:Síntesis, purificación y procesos catalíticos que requieren control de la temperatura de reacción para la manipulación de materiales peligrosos.
  2. Reacciones farmacéuticas y biológicas:Síntesis de materias primas, fermentación, cristalización con requisitos de protección contra explosiones en talleres GMP.
  3. Industria de nuevas energías:Prueba de envejecimiento de baterías, investigación de materiales superconductores, refrigeración de pilas de combustible con control de temperatura a prueba de explosiones.
  4. Industria de pinturas, tintes y tintas:Control de temperatura del reactor o recogida de condensación en entornos con disolventes orgánicos.
  5. Investigación científica/laboratorios universitarios:Sistemas de reacción experimental con reactivos combustibles, garantizando la seguridad del personal.
  6. Sistemas de producción/almacenamiento de hidrógeno:Control de la temperatura de los equipos relacionados con el hidrógeno para un funcionamiento estable en condiciones de alta presión.
Parámetros técnicos
Termostato de calefacción de circulación a prueba de explosiones con refrigeración
Modelo HC20-18(W) HC20-11(W) HC20-7(W)
Rango de temperatura De -40 °C a +200 °C
Estabilidad de temperatura ±0,5 °C
Potencia total 5,7 kW 11,1 kW 18,6 kW
Potencia de refrigeración a 200 °C 12 kW 6 kW 3 kW
Potencia de refrigeración a 100 °C 8,6 kW 6 kW 3 kW
Potencia de refrigeración a 25 °C 5,8 kW 4,5 kW 2,4 kW
Potencia de refrigeración a -10 °C 4,5 kW 4,2 kW 1,4 kW
Potencia de refrigeración a -20 °C 3,5 kW 3,2 kW 1,2 kW
Potencia de refrigeración a -30 °C 2 kW 2 kW 0,85 kW
Potencia de refrigeración a -40 °C 1,1 kW 1,1 kW 0,25 kW
Potencia nominal del calentador 12 kW 6 kW 3 kW
Método de refrigeración refrigeración por aire o por agua
Refrigerantes R404A
Bomba de circulación Caudal 45 l por minuto 30 l por minuto 25 l por minuto
Presión de la bomba de circulación 1,4 bar
Tamaño de la interfaz de circulación R3/4
Viscosidad máxima del medio caloportador 30 cp
Nivel de ruido 68db 65db 68db
Interfaz de comunicación USB, RS485
clase de protección IP20
Nivel de contaminación 2
Temperatura ambiente De 5 °C a 35 °C
Fuente de alimentación 380 V CA, 50 Hz, trifásica
Corriente 33 A 20 A 10,5 A
Métodos de conexión eléctrica Sistema trifásico de cuatro hilos
Dimensiones 755 mm (ancho) x 1300 mm (profundidad) x 1795 mm (alto) 655 An x 1000 Pr x 1480 Al mm
Peso 460 kg 430 kg 270 kg
