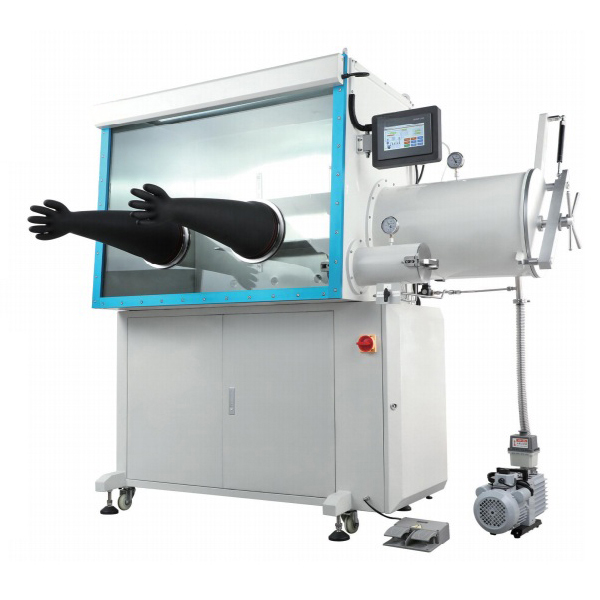

Caja de guantes con sistema de purificación por recirculación

Serie de cajas de guantes con inserción de gas

Las cajas de guantes con inserción de gas se llenan con gases inertes a través de un avanzado sistema de purificación por recirculación y un sistema de control, capaces de proporcionar una atmósfera de alta pureza que puede satisfacer aplicaciones de limpieza específicas con menos de 1 ppm de oxígeno y agua en un entorno inerte. La caja de guantes con inserción de gas puede mantener la pureza de la atmósfera interna para garantizar la precisión y la seguridad del experimento, y se utiliza ampliamente en química, ciencia de los materiales, biotecnología y otros campos.

Principio de funcionamiento

1. El gas de trabajo en la caja entre la caja y la columna de purificación (adsorbedor de agua y oxígeno), bajo el control y la supervisión del PLC, a través de la tubería y el ventilador de circulación para la circulación cerrada.
2. Cuando el gas de trabajo pasa a través de la columna de purificación, el agua y el oxígeno se adsorben y luego regresan a la caja. Con el tiempo de ciclo, el contenido de agua y oxígeno en el gas de trabajo de la caja se reducirá gradualmente hasta alcanzar finalmente el objetivo de menos de o igual a 1 ppm.
3. La columna de purificación, tras un determinado periodo de tiempo después del ciclo, alcanzará la saturación de adsorción, pudiendo regenerarse y reutilizarse.

Sistema de purificación del proceso de absorción de agua con tamiz molecular

1. Circulación de gas:El gas de la caja se bombea a la columna de purificación.
2. Etapa de adsorción:El gas pasa a través del lecho de tamiz molecular, el agua se adsorbe selectivamente y el gas seco vuelve a la caja.
3. Etapa de regeneración tras la saturación:La regeneración del tamiz molecular se realiza mediante calentamiento y vacío, dos columnas de purificación, una columna de adsorción y la otra de regeneración, lo que permite un trabajo continuo.

Proceso de absorción y regeneración de oxígeno del catalizador de cobre

1. Etapa de absorción de oxígeno:El cobre metálico reacciona con el oxígeno para producir óxido de cobre.
2. Etapa de regeneración:Cuando el catalizador de cobre está saturado, se puede calentar o pasar al gas de regeneración, lo que reduce el óxido de cobre a cobre. La regeneración del catalizador de cobre se puede reutilizar para absorber oxígeno, formando un ciclo.

Composición de la caja de guantes de gas insertada

• Analizador de agua:Rango de medición de 0 a 1000 ppm, modelo EA2-TX, a través del programa de limpieza y regeneración para restaurar el estado inicial, con el fin de evitar el problema de la contaminación que se desecha.
• Analizador de oxígeno:Rango de medición de 0 a 1000 ppm, modelo senztx-110. Se utiliza un sensor zro2 para evitar el problema de la corta vida útil de la pila de combustible, que no puede exponerse al aire.
• Bomba de vacío:Velocidad de bombeo de 12 metros cúbicos por hora, 14,4 metros cúbicos por hora y 16 metros cúbicos por hora.

Caja de guantes para gas insertable Equipo opcional

• Refrigerador:Sistema de control independiente, integrado en el panel lateral de la caja. Cuerpo principal de acero inoxidable 304, temperatura opcional de 0 a -30 °C o de 0 a -80 °C.
• Cabina de calentamiento:Sistema de calefacción con configuración de cabina de transición grande, temperatura de 0 a 200 °C, control de temperatura ± 1 °C.
• Configuración multifuncional:Trampa de frío integrada, placa calefactora o agitador magnético, etc.
