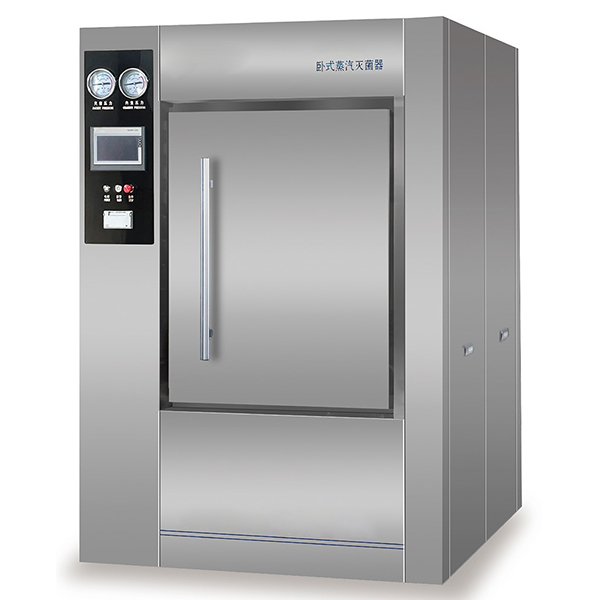

Esterilizador de vapor a presión horizontal con prevacío

Fábrica de esterilizadores de vapor a presión horizontal con prevacío

El esterilizador de vapor a presión horizontal con prevacío combina la moderna tecnología de prevacío y el principio de esterilización por vapor, que se utiliza ampliamente en la esterilización eficaz de equipos médicos, aparatos de laboratorio, materiales de envasado de alimentos, etc.

Descripción
El esterilizador de vapor a presión horizontal con prevacío puede completar rápidamente el proceso de esterilización en un entorno de alta temperatura y alta presión gracias al sistema de bombeo de prevacío integrado, lo que garantiza que todos los artículos se esterilicen por completo.

Características principales del esterilizador de vapor a presión horizontal con prevacío

  1. Diseño de cámara rectangular horizontal: el uso de una cámara rectangular horizontal con barras de refuerzo y estructura de camisa mejora eficazmente la estabilidad del equipo, garantiza la distribución uniforme del calor, mejora el rendimiento del aislamiento y optimiza el efecto de secado.
  2. Estructura de puerta con bloqueo de motor tipo dentado integrado: la estructura de bloqueo de la puerta adopta un diseño de motor integrado tipo dentado para reducir la tasa de fallos y mejorar la seguridad y fiabilidad del equipo. Garantiza que el equipo no presente fugas bajo alta presión debido a un mal sellado de la puerta.
  3. Diseño de puerta con sellado neumático: proporciona una función de sellado neumático, admite un sistema de enclavamiento de puerta simple y doble, el diseño de puerta doble puede evitar de manera más eficaz el riesgo de que la puerta no se cierre herméticamente durante el proceso de esterilización, para garantizar la seguridad de los operadores.
  4. Interfaz de validación del equipo: proporciona una interfaz de validación del equipo estándar, fácil de llevar a cabo la calibración y las pruebas del equipo, para garantizar que el equipo siga utilizándose durante mucho tiempo y mantenga un rendimiento eficiente y estable.
  5. Diseño optimizado del sistema de tuberías: tuberías de acero inoxidable SUS304, con fijación rápida tipo abrazadera, fáciles de instalar y limpiar, a la vez que mejoran la resistencia a la corrosión.
  6. Interfaz hombre-máquina HMI y sistema de control PLC: el equipo está equipado con una avanzada interfaz hombre-máquina HMI, combinada con una pantalla táctil y un control PLC, fácil de manejar, con visualización en tiempo real del estado de esterilización y diversos parámetros.
  7. Doble garantía de valor F0 y temperatura y tiempo: a través del control de doble parámetro, el valor F0 y la temperatura y el tiempo al mismo tiempo para garantizar el efecto de esterilización, para asegurar que cada lote del proceso de esterilización pueda cumplir con los estrictos estándares.
  8. Registros de archivo perfectos: función de archivo automático integrada en el equipo, que puede registrar los datos de cada proceso de esterilización, para la trazabilidad de la calidad y el apoyo a la auditoría.
  9. Diseño con múltiples protecciones de seguridad: cuenta con diversos mecanismos de seguridad, como protección contra sobrepresión, protección contra sobrecalentamiento, protección contra bajo nivel de agua, etc., para garantizar que el equipo no sufra accidentes durante su funcionamiento y asegurar la seguridad del operador.
  10. Selección de programas y diversos procesos de esterilización: admite la esterilización de tejidos, instrumentos, líquidos y otros artículos diferentes, así como pruebas BD, pruebas de retención de presión y otros programas especiales para satisfacer las necesidades de diferentes industrias.

Principales ventajas del esterilizador de vapor a presión horizontal con prevacío

  1. Rendimiento de esterilización altamente eficiente y fiable: gracias a la tecnología de prevacío, la eficiencia de la esterilización mejora considerablemente, lo que permite penetrar eficazmente en el interior de los artículos, e incluso los artículos con formas complejas o tuberías pueden esterilizarse a fondo.
  2. Ahorro de energía y protección del medio ambiente: la estructura optimizada de la camisa y el diseño de las tuberías reducen la pérdida de energía y los costes operativos. El eficiente sistema de aislamiento e intercambio de calor hace que cada proceso de esterilización sea más eficiente desde el punto de vista energético.
  3. Alta seguridad: el diseño del equipo se centra en la seguridad del operador, con múltiples sistemas de protección de seguridad, como el bloqueo de la puerta, el control electrónico de la temperatura y la protección contra sobrepresión, para garantizar la estabilidad del equipo en entornos de alta presión y alta temperatura.
  4. Funcionamiento cómodo: equipado con interfaz hombre-máquina HMI, el funcionamiento de la pantalla táctil es sencillo e intuitivo, el ajuste de parámetros, la selección de programas y el procesamiento de informes se pueden completar mediante una simple operación, lo que mejora en gran medida la eficiencia del trabajo.
  5. Fuerte trazabilidad: sistema de registro de archivos de esterilización integrado para garantizar que se puedan rastrear los datos de cada proceso de esterilización, de acuerdo con las normativas del sector y los requisitos de gestión de la calidad.
  6. Adaptable: con varios procedimientos de esterilización opcionales, se puede personalizar según las diferentes necesidades, para adaptarse a una variedad de artículos y necesidades de la industria.

Principio de funcionamiento

El esterilizador de vapor a presión horizontal con prevacío garantiza que los artículos se esterilicen completamente mediante una serie de procesos de esterilización con prevacío y vapor a alta temperatura y alta presión. En el proceso de esterilización, primero se vacía la cámara interior mediante el sistema de prevacío para eliminar el aire de la superficie y el interior de los artículos, y luego se introduce vapor saturado para eliminar completamente los microorganismos utilizando la alta temperatura y la alta presión del vapor. Una vez completada la esterilización, el equipo descarga automáticamente el vapor para enfriar y secar, con el fin de garantizar que no quede humedad residual en los artículos esterilizados. El control dual del valor F0 y el tiempo hace que el proceso de esterilización sea más preciso y garantiza la estabilidad y fiabilidad del efecto de esterilización.

Áreas de aplicación

  1. Industria médica: ampliamente utilizado en hospitales, clínicas, quirófanos y otros lugares para desinfectar y esterilizar todo tipo de equipos médicos, vendajes, suministros quirúrgicos, etc., con el fin de prevenir infecciones cruzadas y garantizar la seguridad médica.
  2. Laboratorio: adecuado para laboratorios biológicos, laboratorios de investigación científica en aparatos de vidrio, medios de cultivo, suministros de laboratorio, etc., tratamiento de esterilización, para garantizar la esterilidad del entorno experimental.
  3. Industria farmacéutica: se utiliza en la esterilización de equipos farmacéuticos, materiales de envasado farmacéutico y utensilios de laboratorio para garantizar la producción estéril de medicamentos y mejorar la calidad de los mismos.
  4. Industria dental: se utiliza para la esterilización de instrumentos y herramientas dentales con el fin de prevenir infecciones cruzadas y proteger la salud de los pacientes.
  5. Industria alimentaria: se puede utilizar para la esterilización de equipos de producción de alimentos, materiales de envasado y otros instrumentos relacionados, con el fin de garantizar la seguridad alimentaria, de acuerdo con las normas de higiene de la industria alimentaria.
  6. Otros campos: como la esterilización de equipos electrónicos, suministros de laboratorio, etc., para proporcionar una amplia gama de aplicaciones de apoyo.
Parámetros técnicos
Fábrica de esterilizadores de vapor a presión horizontal con prevacío
Modelo HA1-150D(S)(M) HA1-200D(S)(M) HA1-250D(S)(M) HA1-360D(S)(M) HA1-600D(S)(M) HA1-800D(S)(M) HA1-1000D(S)(M) HA1-1200D(S)(M) HA1-1500D(S)(M)
Capacidad 150 L 200 l 250 L 360 l 600 l 800 l 1000 l 1200 l 1500 l
Presión de diseño -0,1 MPa a 0,3 MPa
Presión de trabajo 0,245 MPa
Nivel de vacío -0,086 MPa
Temperatura de diseño 150 °C
Temperatura de trabajo De 105 °C a 138 °C
Uniformidad de temperatura menos de 2 °C
Presión del suministro de agua 0,1 MPa a 0,2 MPa
Presión de aire comprimido 0,4 MPa a 0,7 MPa
Presión de vapor 0,3 MPa a 0,7 MPa
Consumo de vapor ≤14 kg ≤16 kg ≤18 kg ≤25 kg ≤30 kg ≤35 kg ≤42 kg ≤50 kg ≤60 kg
Consumo de agua ≤190 kg ≤190 kg ≤200 kg ≤200 kg ≤210 kg ≤220 kg ≤200 kg ≤200 kg ≤200 kg
Dimensiones de la cámara de esterilización 700 x 450 x 480 mm 925 x 450 x 480 mm 780 x 600 x 600 mm 1000 x 600 x 600 mm 1190 x 610 x 910 mm 1450 x 610 x 910 mm 1250 x 680 x 1180 mm 1450 x 680 x 1180 mm 1850 x 680 x 1180 mm
Dimensiones externas 950 x 1120 x 1760 mm 1175 x 1120 x 1760 mm 1030 x 1300 x 1900 mm 1250 x 1300 x 1900 mm 1440 x 1310 x 1900 mm 1700 x 1310 x 1900 mm 1500 x 1440 x 1950 mm 1700 x 1440 x 1950 mm 2100 x 1440 x 1950 mm
Fuente de alimentación 380 V CA, 50 Hz, trifásico
Peso, puerta simple, puerta doble 700 kg, 750 kg 830 kg, 880 kg 980 kg, 1050 kg 1080 kg, 1150 kg 1150 kg, 1250 kg 1200 kg, 1300 kg 1380 kg, 1500 kg 1530 kg, 1650 kg 1680 kg, 1800 kg
Nota 1 Los modelos HA1-150, HA1-200, HA1-250 y HA1-360 están equipados con una rejilla de esterilización, mientras que los demás modelos están equipados con un carro de esterilización y un carro de transferencia.
Nota 2 En el modelo, «D» significa puerta simple, «S» significa puerta doble y «M» significa vacío pulsante.
